HWLX（RDP3-J3）型三相恒功率電伴熱帶

HWLX（RDP3-J3）型三相并聯型恒功率電伴熱帶和單相相恒功率的基本原理相同。不同的是單相帶采用單相220V供電，而三相采用三相380V供電，三相帶采用三角形連接，除了具有單相電熱帶的特點外，特別適用于較長距離、較大口徑管道的伴熱和保溫，可用于工廠一區、二區的爆炸性氣體混合物場合。

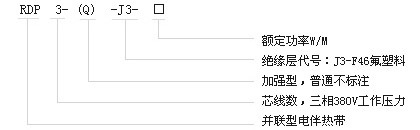

型號名稱

例：RDP3-J3-30：表示絕緣材料為F46氟塑料的額定功率為30W/m、工作電壓為380V的三相普通型恒功率電伴熱帶
RDP3(Q)-J3-40：表示絕緣材料為F46氟塑料的額定功率為40W/m、工作電壓為380V的三相加強型恒功率電伴熱帶

產品結構：

  ① 鍍錫圓銅線； ② 芯線絕緣層； ③ 內護套絕緣層； ④ 發熱絲； ⑤ 外護套； ⑥ 金屬編織層； ⑦ 加強護套

  電源母線為三根平行的絕緣軟銅線，在內絕緣上纏繞鎳鉻電熱絲，并將電熱絲每隔一定距離（即“發熱節長“）分別依次與電源母芯線AB-BC-CA-AB……反復循環連接在每二相間形成連續的并聯電阻。當母芯線三相通電后，各關聯電阻發熱，因而形成一條連續的三相供電的伴熱帶，而且可以根據使用情況發熱節長度任意剪接。

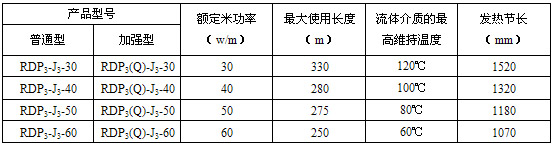

  產品規格及主要參數

  額定電壓：380VAC

  常態絕緣電阻：≥20MΩ
  介電強度：2500VAC/1min

  長期***高耐溫：205℃
  防爆標志：ExeⅡT4

  防護等級：IP56  IP65

  產品特點
  三相電伴熱帶除了具有單相電伴熱帶相同的特點外，還有以下優點：
  1）三相電伴熱帶的***大使用長度比單相電伴熱帶長；
  2）在大規模使用電伴熱帶的場合，能均衡電網負載；
  3）三相電伴熱帶由于采用三根母芯線，使伴熱帶更趨扁平，提高了伴熱帶的熱傳輸效率，降低了伴熱帶表面發熱負荷，增加了伴熱帶對管道的熱傳導面積。
